电缆故障测试仪

更新:2014-11-17 21:24:11      点击:
  • 品牌:金通
  • 型号:JT9020
介绍

系统组成

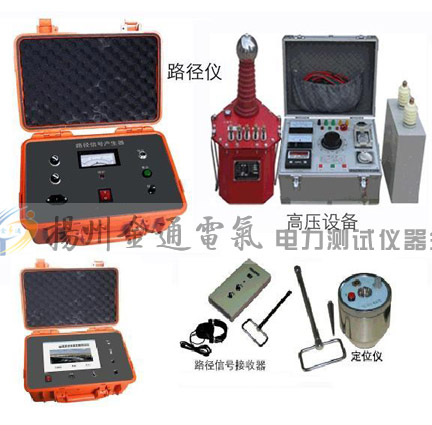

 JT9020电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、大幅度30V的断续正弦波信号,用于寻测电缆路径。路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的精确定位。

产品别称

电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

技术性能

1、 故障测试系统
●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
●可测量长度已知的任何电缆中电波传播的速度。
●测试距离:不小于40千米
●系统误差:小于1米
●采样频率:25MHz
●最小分辨率:0.2米
●测试盲区:小于16米
●电源:直流12V(免维护电瓶)
●重量:5Kg

2、路径信号产生器
●输出信号频率:30KHz
●振荡方式:断续
●输出功率:30W
●电源:220V±10%
●重量:4Kg


3、定位仪

●测试灵敏度:50Ω内阻的信号源输出300Hz信号,定点仪在维持输出为2V、信杂比优于20:1的情况下输入信号不大于10μv。
●输入阻抗:不小于1.2KΩ。
●使用2×2000Ω耳机。
●工作电压:DC9V±10%。
●使用环境温度:-20℃~70℃

进入与退出系统

  打开电源开关,稍等后系统进入主控界面。
 按“测试”按钮进入测试方式;按“帮助”进入帮助系统;按“退出”可退出测试管理系统。
关机时请使用windows系统的“开始”、“关闭计算机”。

测试原理

 JT9020电缆故障测试仪采用时域反射(TDR)原理测量电缆故障的距离。对于低阻、开路故障,仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号(如果没有电缆故障,反射为电缆全长);对于高阻故障,给电缆上加一冲击直流负高压,使故障点产生反射脉冲。我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度,可测出故障点到测试端的距离为:S=VT/2
式中:S代表故障点到测试端的距离
   V代表电波在电缆中的传播速度
   T代表电波在电缆中来回传播所需要的时间
在速度V已知和时间T已经测出的情况下,就可计算出故障点距测试端的距离S 。
这一切只需稍加人工干预,就可由计算机自动完成,测试故障迅速准确。
