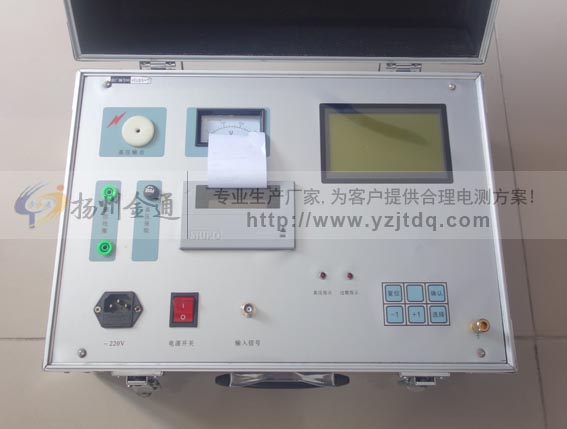

JT2005 开关真空度测试仪

更新:2014-12-25 15:50:31      点击:
  • 品牌:金通
  • 型号:JT2005
  • 提交订单
介绍

产品简介:
  JT2005型开关真空度测试仪的采样设计一改以往采用电流峰值做标定的方法,而采用离子电荷来做标定。这样,有效地抑制了测试过程中瞬态电源的干扰,使测试稳定可靠。由于采用计算机为主控单元,该仪器能很方便地扣除由于环境因素产生的漏电电流。
  测量精度高,操作简单,携带方便,抗干扰能力强,特别适用于供电单位现场测试,是真空断路器生产、安装、调试、维修的必备仪器之一。

产品特性:
  JT2005型开关真空度测试仪是真空灭弧室的真空度的鉴定设备,它以磁控放电为原理,以单片计算机为主控单元,测试过程完全实现自动化。
  突出的特点是:实现了真空灭弧室的免拆卸测量,直接显示真空度值,使真空断路器用户详细掌握灭弧室的真空状态,为有计划地更换灭弧室提供了可靠的依据,为电网的安全运行提供了有力保障,克服了工频耐压法仅能判断灭弧室是否报废的缺陷。

工作原理:
   将灭弧室的两触头拉开一定的开距,施加脉冲高压,将电磁线圈环绕于灭弧室的外侧,向线圈通以大电流,从而在灭弧室内产生与高压同步的脉冲磁场,这样在脉冲磁场的作用下,灭弧室中的电子做螺旋运动,并与残余气体分子发生碰撞电离,所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管,在同等真空度条件下,离子电流的大小也不相同,当测知离子电流后,通过离子电流一真空度曲线,由计算机自动完成真空度的计算,并显示真空度值。

产品参数:
  ◆ 真空度测量范围:  9.999×10-1~1×10-6
  ◆ 离子电流测量范围: 9.999×10-1~1×10-7
  ◆ 测量误差:    <10%
  ◆ 测量分辨率:    10-5pa
  ◆ 允许环境温度:  -20℃~50℃
  ◆ 空气湿度:    ≤80%RH
  ◆ 电    源: AC,220V,50Hz±10%
  ◆ 外型尺寸:    420×290×210(mm)
  ◆ 高压输出:    脉冲≤30kV15kHz
  ◆ 重    量:  8kg
