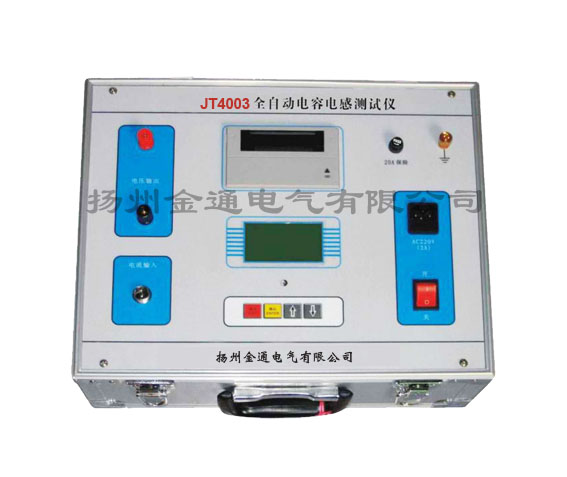

全自动电容电感测试仪

更新:2019-3-1 10:01:36      点击:
  • 品牌:金通
  • 型号:JT4003
介绍

产品概述

   JT4003全自动电容电感测试仪采用新一代高速混合微处理器,高度集成化,同步采集被试品的电压信号和电流信号,自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线,简化试验过程、有效提高工作效率、避免损害电力设备。

   试验结束后自动计算每相电容器容量和其它参数,极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能,无需现场抄写数据,确保测量数据完整。

   电力系统使用补偿电容器组提高功率因数。无功补偿电容的工作容量大,切换频繁。为保证设备的可靠性,需要定期进行检测。传统方法是将电容汇流排拆除,然后用电容表进行测量。这种方法不仅工作量大,也容易造成电容损坏。

   JT4003全自动电容电感测试仪,是不拆线检测补偿电容器的专用仪器。全自动电容电感测试仪输出高达 20A试验电流,电容量可以测量到 2200μF。全自动电容电感测试仪具有抗干扰能力,可以在现场强电干扰环境中使用。

   JT4003 全自动电容电感测试仪也是一台多功能阻抗测量仪器,能够自动识别并检测电容、电感或电阻型试品。仪器也可以单独用于电流检测。

   JT4003 全自动电容电感测试仪采用高精度 50mm钳型 CT检测电流,配合数字隔离的电压检测电路,性能稳定,测量精度高。

   全自动电容电感测试仪采用背光大屏幕液晶显示器,白天夜间均能清晰观察。使用中文菜单,操作非常简单。仪器可以存储 128组测量数据,并自带嵌入式热敏打印机打印测量数据。

产品别称

全自动电容电感测试仪、电容电感测试仪

技术指标

1、电容测量

   测量范围:  0.2μF2200μF(基本量程2μF2200μF)

   准确度:   ±(读数×1.5%+0.02μF

   极小分辨率:0.001μF4位数字显示)

2、电感测量

   测量范围:  0.2mH50H(基本量程2mH-10H

   准确度:    ±(读数×2%+2个字)

   极小分辨率:0.001mH4位数字显示)

3、电阻测量

   测量范围:  0.1Ω~12.5kΩ(基本量程0.1Ω~1kΩ)

   准 确 度:    ±(读数×1%+2个字)

   极小分辨率:0.001Ω(4位数字显示)

4、电流测量

   测量范围: 0~200mA~2A~20A(基本量程200mA~20A

   准 确 度:  ±(读数×1%+2个字)

5、供电和试验电源

   仪器供电电源:  交流 220V±10%  50Hz

   仪器试验电源:  交流 30V±10%/20A   50Hz

                   交流 2V±10%/20A    50Hz

工作条件

    环境温度:   -10℃~40

    相对湿度:   90%

输出方式

    屏幕液晶显示屏

    面板式热敏打印机

外形/重量

 仪器体积: 380mm()×295mm()×190mm(

 仪器重量: 6.8kg(不含含测试线)

工作原理

1、变压器输出 30V2V测试电压,通过测试线连接到电容组的两个汇流排上。

2、汇流排电压,又经过测试线引入到仪器内部的电压检测电路上。

3、经过 A/D转换器变为数字信号后,通过隔离器件,将信号送到 CPU

4、待测电容 Cx的电流,经过钳型 CT取样和程控放大后,通过 A/D转换器变为数字信号,送到 CPU

5CPU将收到的数字信号进行处理,并取得电压 U和电容电流 Ic ,然后按:Cx=Ic/ωU计算电容量,ω=2πf,f为频率。
