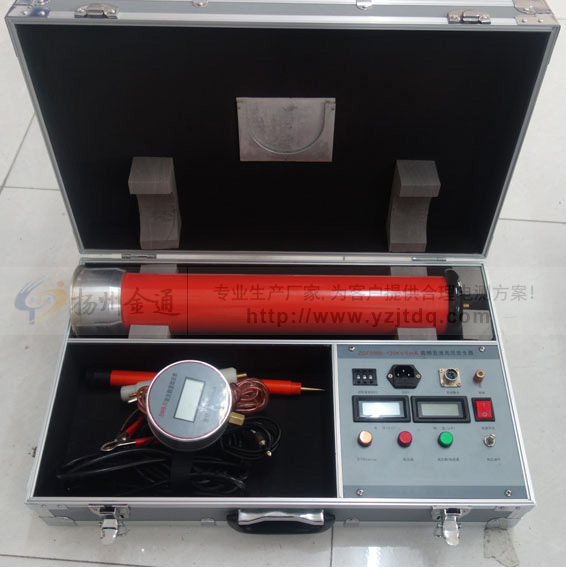

扬州金通电气生产的ZGF-200KV/5mA双节直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，重新设计制造的新一 代便携式直流高压发生器。
  ZGF-200KV/5mA双节直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设 备进行直流高压试验和泄漏电流试验。
产品别称：

  直高发、高压发生器、中频直流高压发生器 、高频直流高压发生器 、 电缆直流耐压仪

  直流高压发生器是提供高压直流源的仪器，使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员,必须是具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安全工作规程》的规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开，同时现场必须保证至少有三个工作人员，这样才能有效的保证使用人员的安全。
主机上的指示灯、开关、表头、旋钮等已标清楚，阅读操作说明书时请参照主机面板功能说明。
倍压筒底座侧面的四芯航插座为连接主机的专用插座，侧面的接地端子为连接地线用。
附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源控制开关，不用时请拔掉插头。更换电池时请将表头两端的螺丝下掉后，取下后盖，换好电池后请将后盖用螺丝旋紧。
扬州金通电气为您介绍直流高压发生器操作步骤：
1.2　使用前准备
第一步：使用前先检查仪器的完好性，各连接线不应有断路和短路，设备无破裂等。
第二步：将主机、倍压筒放置到合适位置，分别联接好电源线、专用四芯连接线和接地线。主机接地线、倍压筒接地线以及放电棒的接地线均应单独接到被试品的地线上(即一点接地)。严禁各接地线相互串联，应使用仪器配备的专用接地线。
第三步：将电源开关放在关断位置并将电压调节电位器逆时针旋转至零位，过电压保护整定值一般为试验电压的1．1倍。
第四步：在打开控制箱面板上的电源开关前一定要确认直流高压发生器接的是220V交流电源，仔细检查接线是否正确，同时也要检查高压放电棒的接地线是否可靠。
1.3　空载升压试验并验证电压保护整定值
第一步：连接好单相AC220V电源，接通电源开关，此时红灯亮，表示电源接通。
第二步：按下绿色按钮，则绿灯亮，表示高压接通。
第三步：顺时针方向平缓调节电压调节电位器，输出端即从零开始升压，主机电压表显示的值为所升电压值，缓慢升压至接近过压保护整定值时后，记录电压表读数，并验证记录值是否为电压整定值的1.1倍，并检查主机及高压输出线有无异常现象及声响。
第四步：降压，将调压电位器回零后，按红色按钮，切断高压输出并关闭电源开关。
1.4　泄漏及直流耐压试验
在完成3.2　使用前准备和3.3　空载升压试验并验证电压保护整定值，确认仪器正常后，即可对试品进行泄露及直流耐压试验。
第一步：在做负载试验前，将高压屏蔽微安表安装在倍压筒上的高压输出端，并将配套的专用高压线分别接到微安表和被试品上。
第二步：检查主机、放电棒、倍压筒、试品连接线、接地线连接是否正确，接地线连接是否可靠，检查高压安全距离是否符合要求后，方可进行高压试验。
第三步：确认仪器无异常后，接通AC220V电源开关，此时红灯亮，表示电源接通，按下绿色按钮，绿灯亮，表示高压通，可进行升压试验。
第四步：顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV上升至试验电压为宜。对于大电容试品升压时则需缓慢升压，且应在高压回路中串接限流电阻，同时监视电流表表头数值不能超过仪器额定电流值。对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓升压至所需的电压（电流）的95%，再缓慢升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC1mA测量时，先升至UDC1mA电压值，然后按下0.75UDC1mA按钮（黄色），此时电压即降至原来的75％，并保持此状态，此时可读取电流。测量完毕后，降压，将调压电位器回零后，按下红色按钮切断高压输出。若需再次升压，按下绿色按钮即可。
第五步：试验完毕后，降压，将调压电位器回零，按下红色按钮，切断高压并关闭电源开关。

第六步：对于氧化锌避雷器等小电容被试品，一般通过倍压通内部分压电阻放电。对电缆等大电容被试品一般要待被试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待被试品充分放电后，将地线挂至高压输出端，才允许进行高压引线的拆除和更换接线工作。
