串联谐振产生回路的原理剖析

2020-12-13 9:51:15      点击:

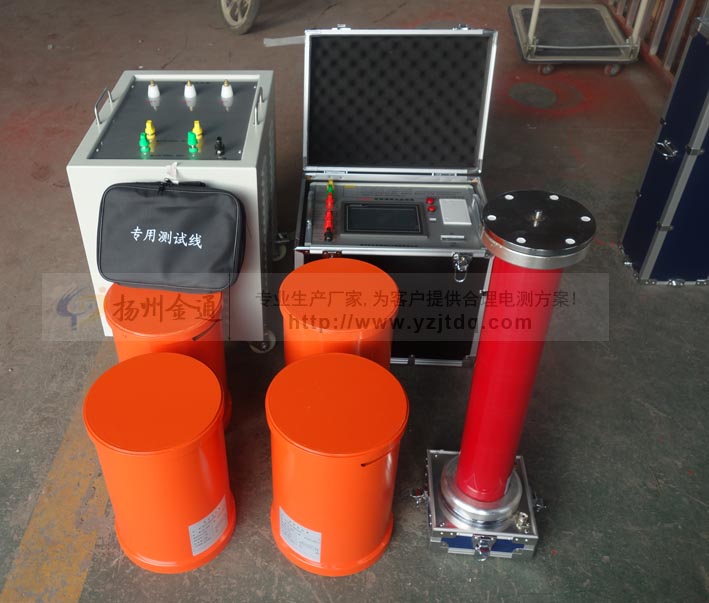

  扬州金通电器生产的串联谐振耐压试验成套装置考验交联橡塑电力电缆、电力变压器、GIS、互感器、绝缘子、发电机、开关等被试品绝缘承受各种过电压能力及容性负载的交流耐压试验
  产品别称: 串联谐振耐压试验成套装置交流耐压试验成套装置检验用谐振升压装置、串联谐振耐压试验仪

  扬州金通电气为您介绍串联谐振产生回路的原理,串联回路产生谐振时的电压波形,当电压方波作用于LC 串联回路时,方波的前后沿都会对LC 串联回路产生激励(即接收能量),每次激励过后又会产生阻尼振荡(即损耗能量),当输入电压波形的上升率dv/dt 值大于谐振回路波形(正弦波)的上升率时,电路就会产生激励;当输入电压波形的上升率dv/dt 值小于谐振回路波形的上升率时,电路就会产生阻尼。
  由于每次激励过后振荡回路的能量还没有损耗完,紧接着又来一次新的激励,使振荡电压一次、又一次地进行叠加,如果激励的相位与振荡波形的相位能保持同步,则振荡电压的幅度会越来越高,直到激励的能量与电路损耗的能量相等为止。因此,当谐振回路的品质因数Q 值很高时,谐振电压也可以升得很高,理想的情况是Q 值无限高(即天线没有损耗),则产生谐振电压的幅度也会升得无限高,但这种情况是不存在的。
  谐振回路是通信电路中最常用的无源网络。利用谐振回路的幅频特性和相频特性,不仅可以进行选频,即从输入信号中选择出有用频率分量而抑制掉无用频率分量或噪声(例如,在小信号谐振放大器、谐振功率放大器和正弦波振荡器中),而且还可以进行信号的频幅转换和频相转换(例如,在斜率鉴频和相位鉴频电路中)。另外,用L、C元件还可以组成各种形式的阻抗变换电路。所以,谐振回路虽然结构简单,但是在通信电路中却是不可缺少的重要组成部分。
  谐振回路由电感线圈和电容器组成,它具有选择信号及阻抗变换作用。简单的谐振回路有串联谐振回路和并联谐振回路,有时为获得更好的选择效果,可把两个或更多个串、并联谐振回路连接起来,构成带通滤波器。谐振放大器中,并联谐振回路使用最为广泛。
  谐振于某一频率的电路。常用的有LC,RC,变压器耦合和晶体振荡器等。震荡器的原理很简单,就是正反馈原理,LC决定震荡的频率,普通晶体震荡器的晶体可以等效一个Q值很高的电感,利用电容的充放电产生震荡。在逆变器电路中多用RC组成的多谐振荡器。也有用变压器反馈式的自激振荡回路。
  另外还需指出,测试用的接收天线还分电场感应电线和磁场感应天线,还有电磁场感应天线。
  对干扰信号接收天线的原理进行了分析,实际应用中天线是不具体区分接收天线和发射天线的,两者都可以同用一根天线。因此,电路中任何带电的导体或有电流流过的导体都可以看成是发射天线。
  电子设备产生辐射干扰的大小除了干扰信号幅度之外,还与感应电容C1、C2 的大小有关,即:与电场辐射的面积有关(电容与面积大小成正比),与磁场辐射的面积也有关,因此,尽量减小干扰信号的辐射面积是一种降低辐射干扰的好办法。


扬州金通电气是一家专业生产电力检测设备的源头企业,是变频串联谐振试验装置厂家直流电阻测试生产厂家微机继电保护仪厂家电缆故障测试仪厂家,公司以良好的信用和优质的产品赢得市场和客户的一致好评。

更详细资料请登陆公司官方网站: http://www.yzjtdq.com/
