扬州金通电气生产的串联谐振装置随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：

  工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置

  准备工作，选取电缆，以做耐压试验，此次演示的目的，需要了解:如何接线，如何组装。
原理：

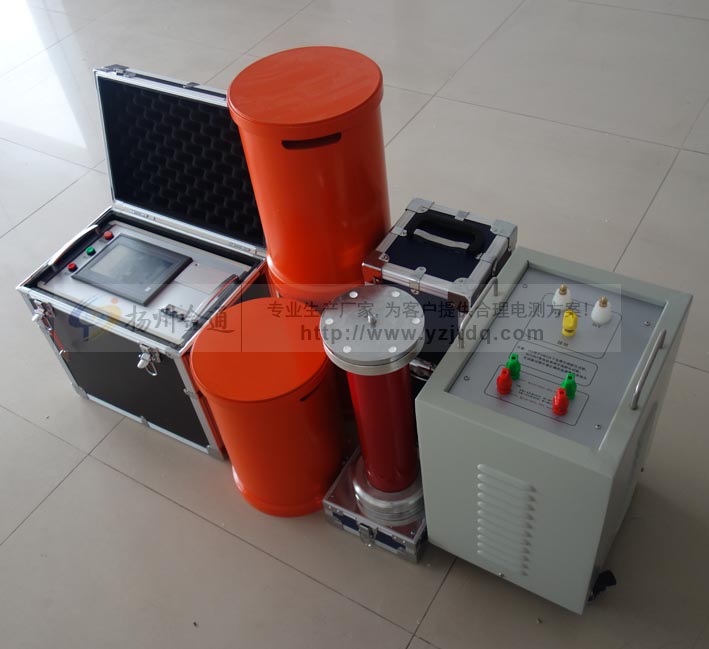

  说到组装，大家都知道串联谐振是由，变频电源、激励变压器、电抗器和分压器4个基本仪器组成。但可能某些公司购买会涉及到补偿电容，今天的试验就含有补偿电容
  那么为什么多了个补偿电容呢?补偿电容怎么接线呢?
  在现场以一根长约15米，单芯截面积为70mm，8.7/10KV的电缆为试验品。
  我们知道了电缆的长度，单芯截面积，电压等级，那我们就能通过我司网站中的电缆容量计算器得出电缆容量值为0.0033uF，还能得出谐振频率，和电流值，并且通过查看国标确认我们需做试验的耐压为17.5KV。
  那么得出这些有什么用呢?首先我们需要知道什么是串联谐振?
  在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。
  到了这里很多客户可能直接以0.0033uF为电容值，直接去计算频率值，这样是不对的，我们的分压器中铭牌表示了2500PF的电容值。所以需加上2500PF。这样还不够，知道了电容值，还需要知道电感值。这里一节电抗器铭牌表示的电感为60H,电流为1.25A。这样我们就可以算出频率值和电流值了。对于被试品电缆一节电抗器就可以完成了。
开始接线-仪器组装连线：
  将变频电源接上380V电源、电源输出线接上激励变压器、按激励变压器面板图纸对激励变压器进行接线及切换夹片。用专配的可拖地电压输出线接电抗器，电抗器在和分压器连接，分压器也有专配的数据线2根，这里只用其中一根线(另根备用，)与变频电源连接。然后将变频电源、激励变压器、分压器上的接地端子分别接地。很多客户会忘激励变压器X尾端也要需接地，这里需要特别注意。
  最后对现场试验可以接补偿电容，也可以不接，如何接上补偿电容在计算频率时需要加上补偿电容值，反之不加。加上补偿电容时直接将补偿电容并联在分压器上，接地端子接地就可以了。补偿电容在做主变时需要接，因为主变电容值很小，所以在做主变时会接上补偿电容。
仪器与电缆连线：
  将电抗器与分压器之间引出一根线直接连接到需试验电缆相上即可，电缆另外两相及屏蔽线接地，电缆另端树丫式分开。注意:在连接电缆前需为电缆做绝缘试验，确认每相与地及相与相之间绝缘完好。
接线完成后开通电源，开机，对变频电源进行设置，主要修改2个地方，一个为试验电压，一个为耐压时间。完成设置后第一次试验为自动试验，第二次为手动试验
自动试验：直接进入自动试验界面，点击自动试验，试验将动找谐振点，升压，计时及降压
手动试验：可以手动调整频率找谐振点，用手动升到所需电压，点击开始计时，计时完成，点击降压停机。
